6月14日，四分公司寧晉善水榮園項目“FW-Ⅲ復合保溫板與模板一體化支設工藝”科研成果，經河北省建筑業協會(huì )邀請相關領域專家驗收評定認為“達到國內領先水平”。

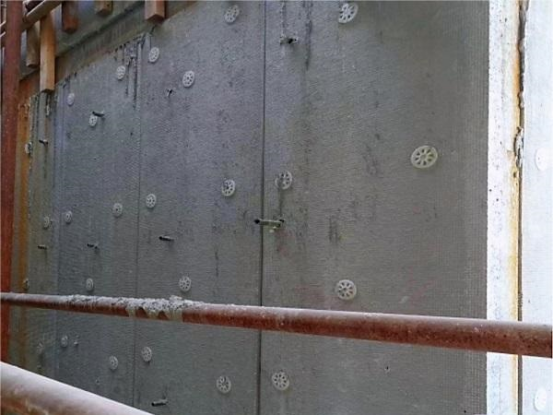

    該成果基于寧晉善水榮園項目外墻體施工圖中復合保溫板與墻壁混凝土一體化施工體系，即：將復合保溫板作為永久性外模板及外墻保溫體系。如果采用傳統技術施工，復合保溫板切割難度較高且易產生揚塵造成環境污染，尤其在窗戶、陽臺等部位施工時，由于板材規格及尺寸種類多，多次切割的偏差極可能出現保溫板拼接不嚴密、陰陽角接縫處垂直度偏差較大等問題，從而影響整體外墻面裝飾裝修質量。此外，板材在現場多次切割還會(huì )造成板材浪費的情況發生。

    為此，項目部成立專門的課題實施小組，提出利用BIM技術繪制Revit模型，對復合保溫板進行統一建模排版、分拆、編號、加工制作，再采用“三合一”技術創(chuàng )新方法開展施工：一是基于3D打印技術，設計了一種帶卡槽結構的新型墊塊，來控制鋼筋混凝土保護層厚度，二是制作加固直板，確保復合保溫板陰陽角施工質量，三是采取螺栓孔洞內填充防水砂漿、保溫砂漿封堵等措施，不僅增強了墻體的性能，還提高了外墻防滲防漏水性能，共同形成了“FW-Ⅲ復合保溫板與模板一體化支設工藝”科研成果。

    該工藝在寧晉善水榮園住宅小區1#、2#、6#、10#樓進行了實際應用，取得明顯成效，比傳統施工技術縮短工期27天，不僅保證了外墻面的垂直度，而且減少了保溫板材料的浪費，大大節約了成本，為今后類似工程施工提供了經驗和依據，取得了良好的經濟效益和社會(huì )效益。（四分公司）
